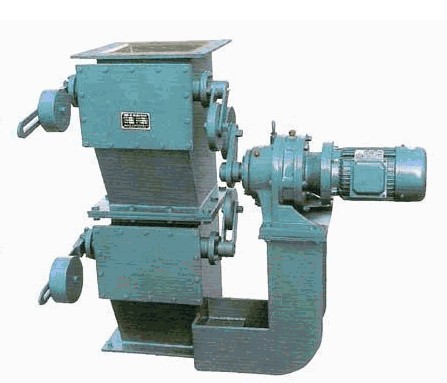

HDZ电动双层翻板阀（也称双阀式气锁器，双重锁气阀或电动双板给料阀等）用于稀相低正压（小于0.15MPA）或负压气力输送粉粒体物料的系统中，它利用上下阀门的不同时开关使设备中间始终有一层阀板处于关闭隔断状态来防止空气窜流，以达到设备即能连续脉动给料的同时又具有锁气的功能，以满足气力输送粉粒体物料的要求。

用于小于0.15MPA低正压稀相气流输送的电动双板卸料器的供或货范围包括：外壳，上给料阀，下给料阀，电机-减速机。

用于负压气流输送的电动双板卸料器的供或货范围包括：外壳，上给料阀，下给料阀和自动控制系统。

HDZ系列电动双层翻板阀法兰形状可以是圆形或方形。

HDZ系列电动双层翻板阀用于气力输送粉体物料系统，同时也可以用于一般的有压差的脉动卸料场合。

适用介质	工作温度	卸灰量
干燥粉尘	150℃	1.5-300m³/h

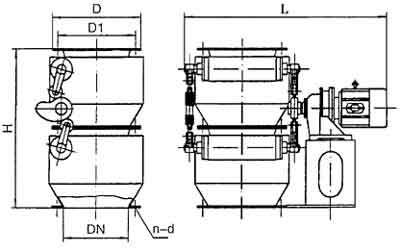

二、外形图

三、技术参数表

DN	D1	D	H	H1	L	n-d	卸灰能力m³/h	传动装置型号	开闭频率次/min	功率kw
150	196	226	460		1400	6-Φ11	1.5~2	BWY-15-59	25	0.6
200	245	280	580		1500	8-Φ11	4~5	BWY-15-59	25	0.6
220	265	300	580		1540	8-Φ11	5~7	BWY-15-59	25	0.6
250	300	340	580		1610	12-Φ11	5~8	BWY-15-59	21	0.8
300	350	390	620		1840	12-Φ13	7~12	BWY-15-59	21	1.1
320	370	410	700		1980	12-Φ13	9~15	BWY-15-59	21	1.1
400	450	490	800	660	2060	12-Φ13	12~15	BWY-15-59	12	1.66
450	500	540	800	740	2180	12-Φ13	16~34	BWY-15-59	12	1.66
500	560	600	950	800	2210	12-Φ13	20~45	BWY-15-59	12	1.66
600	660	700		920	2310	16-Φ13	34~72	BWY-15-59	12	3.18
720	780	820		1060	2380	16-Φ13	51~110	BWY-15-59	12	3.18
800	870	920		1150	2420	16-Φ13	77~160	BWY-15-59	12	3.18
1000	1080	1140		1450	2640	20-Φ18	150~300	BWY-15-59	8	4.3

定货时请注明物料名称，能力,粒度，使用条件（压力温度）和法兰形状尺寸（可以是圆形和方形）等。
