槽式给料机
【产品简介】：
【给料能力】：
【应用范围】：
【产品改进】：
一款用于大块物料的周期性往复式给料机设备。
10~90t/h
该给矿机适用于短距离输送给料粒度160 mm以下的块状物料。在矿山、选厂、化工、水泥、建材等部门，广泛用于从储料仓往破碎、运输等机械作均匀连续给料。
根据用户要求，可将电机改为调速电机，以便调整给矿量。
优势特点
槽式给料机可以架设于地面，也可以吊装在矿仓卸料口上；
随时改变和控制流量，操作方便可以均匀地调节给矿量；
槽底板作往复运动，冲程可由驱动装置偏心轮进行适当调整，偏心距为冲程之半；
据一些选矿厂生产实践，对于粘性矿石，偏心距不应小于30 mm ；
槽式给料机的槽体宽度约为给料**粒度的2-2.5倍。
工作原理
槽式给矿机设备一般安装在料仓出料口下部，矿石落入槽体底部的漏板上，底部漏板设置在滚轮上，并通过偏心机构使漏板与双出轴的减速机相连，然后通过联轴器与电动机相接。工作时，由电动机通过联轴器带动减速机，并通过偏心盘与设备在槽架底部和滚轮之间的漏盘一起往复直线运动，从而完成均匀给料。
技术参数
型 号 | 400×1200 | 500×1200 | 600×1450 | 750×1650 | 900×2100 |
往复板宽度（mm） | 400 | 500 | 600 | 750 | 900 |
往复板长度（mm） | 1200 | 1200 | 1450 | 1650 | 2100 |
出料口高度（mm） | 450 | 550 | 650 | 750 | 800 |
往复次数（次/min） | 48.5 | 48.5 | 48.5 | 48.5 | 48.5 |
可调行程（mm） | 10-80 | 10-80 | 10-80 | 20-80 | 20-80 |
**料度（mm） | 150 | 175 | 200 | 250 | 300 |
物料堆比重（t/m3） | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 |
额定给料量（m3/h） | 3.6-29.3 | 5.6-44.8 | 7.9-63.6 | 22.9-88 | 33-132 |
电机功率（kw） | 1.5 | 1.5 | 3 | 5.5 | 7.5 |
外形尺寸 | 2300×800×775 | 2300×890×825 | 2670×1000×925 | 3180×1210×1120 | 3700×1370×1320 |
设备重量（kg) | 870 | 960 | 1130 | 1900 | 2450 |

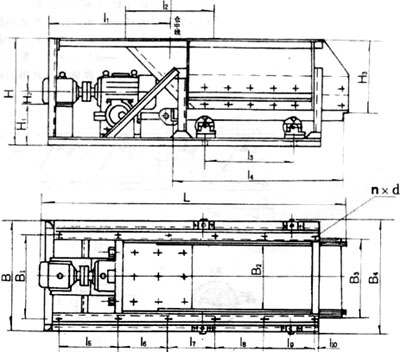

三、外形尺寸：
型 号 | H | H1 | H2 | H3 | B | B1 | B2 | B3 | B4 | L | l1 |
400×1200 | 725 | 277 | 100 | 450 | 790 | 520 | 400 | 470 | 800 | 2300 | 1190 |
500×1200 | 825 | 277 | 100 | 550 | 890 | 620 | 500 | 570 | 900 | 2300 | 1090 |
600×1450 | 925 | 298 | 132 | 650 | 990 | 720 | 600 | 680 | 1000 | 2670 | 1050 |
750×1650 | 1116 | 391 | 132 | 750 | 1200 | 864 | 750 | 810 | 1210 | 3176 | 1560 |
900×2100 | 1135 | 475 | 160 | 900 | 1350 | 1014 | 900 | 960 | 1364 | 3700 | 1530 |
型 号 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | l10 | n×D |
400×1200 | 800 | 550 | 1200 | 620 | 470 | 470 | 290 | 40 | 10×M20 | |
500×1200 | 800 | 550 | 1200 | 570 | 470 | 470 | 330 | 40 | 10×M20 | |
600×1450 | 900 | 750 | 1450 | 350 | 500 | 500 | 710 | 40 | 10×M20 | |
750×1650 | 1000 | 900 | 1650 | 700 | 580 | 580 | 790 | 50 | 10×M20 | |
900×2100 | 1200 | 1100 | 2100 | 740 | 620 | 620 | 620 | 620 | 50 | 10×M24 |
