一种新型高效的通用筛分设备，其筛箱运动轨迹近似为直线。该系列筛机结构简单，筛分能力大且能耗少、维修简便，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。该系列筛机的动力装置有YZO系列振动电机直接驱动和普通电机通过联轴器带动激振器间接驱两种形式，可满足不同环境需要；筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式，筛面既有有单层结构也可多层布置，可满足不同筛分作业要求。
选型须知:
1、ZSG型系列高效重型振动筛，计有11个定型规格并分别有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求；
2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考虑。
ZSG高效重型振动筛相关技术参数
型号 | 生产能力(t/h) | 筛面(㎡) | 粒度结构(mm) | 双振幅(mm) | 电机 | |
型号 | 功率 | |||||
ZSG09-18 | 50~100 | 1.62 | ≤120 | 5~10 | YZO-20-6 | 1.5×2 |
ZSG09-24 | 50~100 | 2.16 | ≤120 | 5~10 | YZO-20-6 | 1.5×2 |
ZSG09-30 | 50~100 | 2.70 | ≤120 | 5~10 | YZO-20-6 | 1.5×2 |
ZSG10-20 | 50~100 | 2.00 | ≤150 | 5~10 | YZO-20-6 | 1.5×2 |
ZSG10-24 | 50~100 | 2.40 | ≤150 | 5~10 | YZO-20-6 | 1.5×2 |
ZSG10-30 | 50~100 | 3.00 | ≤150 | 5~10 | YZO-25-6 | 1.8×2 |
ZSG12-24 | 80~200 | 3.60 | ≤150 | 5~10 | YZO-30-6 | 2.2×2 |
ZSG12-30 | 80~200 | 3.60 | ≤150 | 5~10 | YZO-40-6 | 3.0×2 |
ZSG15-30 | 120~300 | 4.50 | ≤150 | 5~10 | YZO-50-6 | 3.7×2 |
ZSG15-36 | 120~300 | 5.40 | ≤150 | 5~10 | YZO-75-6 | 5.5×2 |
ZSG15-40 | 120~300 | 6.00 | ≤150 | 5~10 | YZO-75-6 | 5.5×2 |

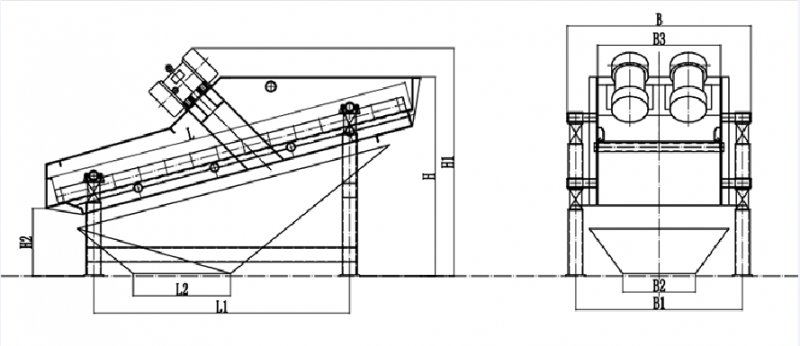

高效重型振动筛外形尺寸
型号 | 座式敞开及封闭式外形尺寸 | 敞开型质量kg | 座式封闭式 | 封闭型质量kg | |||||||||||||
L | L1 | L2 | B | B1 | B2 | B3 | H | H1 | H2 | 单层 | 双层 | H3 | a | a1 | 单层 | 双层 | |
ZSG09-18 | 1800 | 1080 | 300 | 1370 | 1135 | 140 | 900 | 1500 | 1320 | 450 | 1710 | 1880 | 350 | 530 | 450 | 1900 | 2100 |
ZSG09-24 | 2400 | 1440 | 300 | 1370 | 1135 | 140 | 900 | 1630 | 1450 | 600 | 1900 | 2100 | 350 | 730 | 650 | 2100 | 2310 |
ZSG09-30 | 3000 | 1991 | 300 | 1370 | 1135 | 140 | 900 | 1700 | 1520 | 750 | 2000 | 2200 | 350 | 730 | 650 | 2220 | 2440 |
ZSG10-20 | 2000 | 1278 | 300 | 1620 | 1310 | 215 | 1000 | 1584 | 1384 | 400 | 2070 | 2270 | 400 | 920 | 800 | 2300 | 2500 |
ZSG10-24 | 2400 | 1595 | 350 | 1620 | 1310 | 215 | 1000 | 1756 | 1676 | 600 | 2340 | 2580 | 400 | 1020 | 900 | 2600 | 2860 |
ZSG10-30 | 3000 | 1991 | 350 | 1620 | 1310 | 215 | 1000 | 1800 | 1980 | 750 | 2630 | 3050 | 400 | 1020 | 900 | 2850 | 3250 |
ZSG12-24 | 2400 | 1595 | 350 | 2190 | 1520 | 215 | 1200 | 1320 | 1320 | 600 | 2300 | 2550 | 420 | 1120 | 1000 | 2500 | 2800 |
ZSG12-30 | 3000 | 1991 | 350 | 2190 | 1520 | 215 | 1200 | 1800 | 1620 | 750 | 2863 | 3240 | 420 | 1120 | 1000 | 3200 | 3640 |
ZSG15-30 | 3000 | 1991 | 350 | 2490 | 1820 | 215 | 1500 | 2180 | 1980 | 646 | 3690 | 4090 | 434 | 1320 | 1200 | 3675 | 4100 |
ZSG15-36 | 3600 | 2388 | 350 | 2490 | 1820 | 215 | 1500 | 2000 | 1820 | 866 | 3800 | 4150 | 434 | 1320 | 1200 | 4200 | 4600 |
ZSG15-40 | 4000 | 2712 | 350 | 2490 | 1820 | 215 | 1500 | 2422 | 2172 | 426 | 5400 | 6300 | 474 | 1320 | 1200 | 6800 | 7300 |
特点
ZSG系列高效重型振动筛筛面倾斜安装，与其它同类型产品相比具有下列特点：
（1）体积小，筛分能力大；
（2）重量轻，便于安装及工艺布置；
（3）能耗少，可节约大量能源；
（4）价格低，备件量极少；
（5）结构简单，造型美观；
（6）筛网由小块拼装，且更换极为简便。
结构与工作原理：
ZSG系列高效重型振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。
ZSG系列高效重型振动筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛则落则落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，从而完成物料筛分作业。
ZSG系列高效重型振动筛的选型：
1、型号编制说明：
