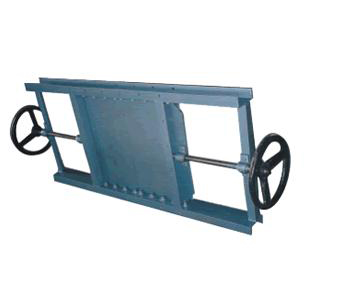

放料阀-PZ型平板螺旋闸门

结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。该阀门有手轮和链轮操纵两种操作形式， I 型为手轮， II 为链轮。单向和双向两种结构形式， LZD 为单向、 LZS 为双向。

工作原理：

主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。

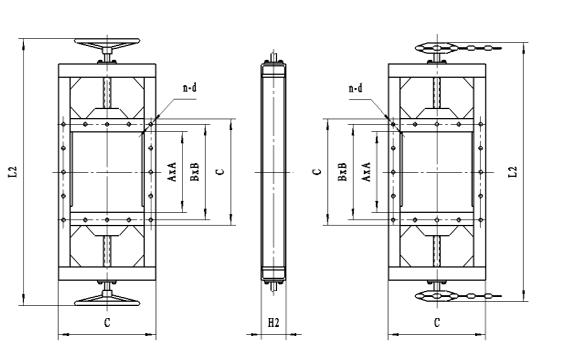

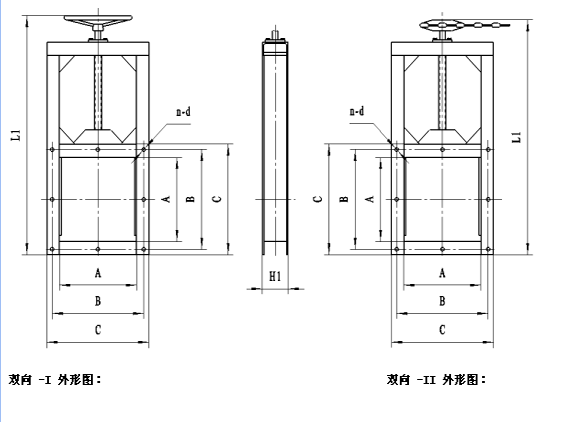

外形连接尺寸：

A × A1	B × B1	C × C1	L1	L2	H1	H2	n-d
200 × 200	256 × 256	296 × 296	820		100		8- Φ 10
250 × 250	306 × 306	346 × 346	930		100		8- Φ 10
300 × 300	356 × 356	396 × 396	1050		100		8- Φ 12
400 × 400	456 × 456	496 × 496	1250		100		12- Φ 12
450 × 450	510 × 510	556 × 556	1350		120		12- Φ 14
490 × 490	550 × 550	596 × 596	1440		120		16- Φ 14
500 × 500	560 × 560	606 × 606	1500		120		16- Φ 16
600 × 600	660 × 660	706 × 706	1710	2010	120	120	16- Φ 16
700 × 700	770 × 770	820 × 820	1940	2130	140	140	20- Φ 18
800 × 800	870 × 870	920 × 920	2140	2240	140	140	20- Φ 18
900 × 900	974 × 974	1030 × 1030	2410	2660	160	160	24- Φ 18
1000 × 1000	1074×1074	1130 × 1130	2610	2870	160	160	24- Φ 18
1100 × 1100	1180×1180	1240 × 1240	2810	3120	160	180	28- Φ 18
1200 × 1200	1280×1280	1340 × 1340	3010	3310	160	180	32- Φ 18

使用说明：

本阀可水平安装或垂直安装，安装时两法兰连接中间必须加密封垫片，然后锁紧螺栓。

操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。

若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。
